《建筑防煙排煙系統技術標準》GB51251-2017自2018年8月1號開始實施。目前，按照該新規(guī)范設計 的項目陸陸續(xù)續(xù)進入驗收階段。其中，關于風管耐火極限的問題經常在驗收中提出。
1、《建筑防煙排煙系統技術標準》 對風管耐火極限的要求：
（1）排煙風管
（2）加壓送風風管
（3）補風風管
2、《建筑設計防火規(guī)范》 對風管耐火極限的要求：
風管穿過防火隔墻、樓板和防火墻時，穿越處風管上的防火閥、排煙防火閥兩側各2.0m范圍內的風管應采用耐火風管或風管外壁應采取防火保護措施，且耐火極限不應低于該防火分隔體的耐火極限。
（ 通常情況，防火隔墻耐火極限2.0h；樓板耐火極限1.5h；防火墻耐火極限3.0h。 ）
3、《建筑防煙排煙系統技術標準》 對風管隔熱的要求：
當吊頂內有可燃物時，吊頂內的排煙管道應采用不燃材料進行隔熱，并應與可燃物保持不小于150mm的距離。
注：排煙風管設置隔熱的目的是防止高溫煙氣引燃吊頂內的可燃物。車庫無吊頂，且都是機電管線，無可燃物，從隔熱要求來看，車庫排煙風管無需設置隔熱措施。當吊頂內無可燃物時，也無需設置隔熱措施。
隔熱和耐火極限是兩個不同的概念！
4、耐火極限定義

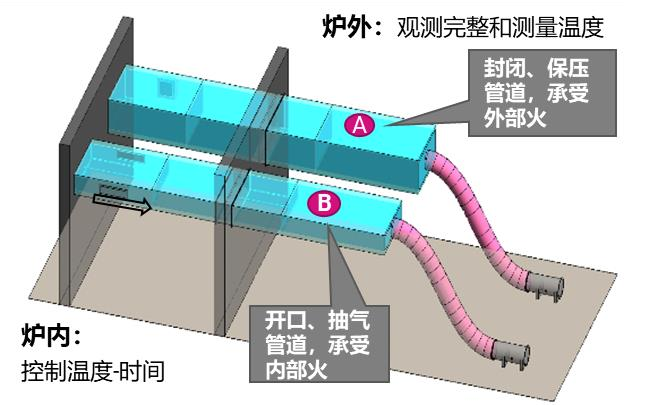

在標準耐火試驗條件下，建筑構件、配件或結構從受到火的作用時起，至失去承載能力、完整性或隔熱性時止所用的時間，用小時表示。
風管的耐火極限包括風管的耐火完整性和風管的耐火隔熱性，兩者需要同時滿足。與結構梁、柱子、承重墻不同的是，風管無需滿足耐火承載能力。
耐火完整性針對的是“火”，即風管在火災中需保持結構完整性，不能被燒穿、燒爛、燒毀；耐火隔熱性針對的是“煙”，即風管內的高溫煙氣不能引燃周圍可燃物。
由此可見，風管耐火極限要求已經包含了風管的隔熱要求，如房間吊頂內的排煙風管滿足0.5h耐火極限時，無需再進行隔熱處理。
5、常見措施
由于鐵皮風管無法滿足耐火極限要求（至少不滿足耐火隔熱性要求），且沒有正式的0.5h或1.0h的檢驗報告。因此，為了滿足風管的耐火極限要求，需要采取一定的措施。目前，根據實際項目，常見的做法主要有以下幾種：
（1）鐵皮風管+巖棉+防火板
做法要求：
風管采用100%無石棉防火板包覆，密度不大于950Kg/m3。耐火極限≤2h時，采用9mm防火板；耐火極限≤3h時，采用12mm防火板。防火板與鐵皮風管之間內襯50mm巖棉，容重100Kg/m3。
（2）鐵皮風管+離心玻璃棉
做法要求：
0.5h耐火極限系統采用容重48kg/m3，厚度≥50mm的絕熱玻璃棉；外側復合進口長效耐水阻燃FFR貼面，貼面水洗前后氧指數均應≥28%，且變化<1%（測試方法參照JC/T 2028-2018）。
1.0h耐火極限系統采用容重64kg/m3，厚度≥60mm的絕熱玻璃棉；外側復合進口長效耐水阻燃FFR貼面，貼面水洗前后氧指數均應≥28%，且變化<1%（測試方法參照JC/T 2028-2018）。
（3）鐵皮風管+防火纖維棉卷材
做法要求：
0.5h、1.0h、1.5h耐火極限風管均采用防火輕質柔性卷材包裹系統，密度為96kg/m3，厚度50mm，最高耐溫1200℃，在溫度800℃下，導熱系數≤0.27W/(m·K)。
（4）復合防火風管
做法要求：
防排煙風管選用SWG防腐耐火型鎂質高晶板裝配式風管，風管板材厚度根據管徑大小按規(guī)范配型，管徑邊長小于1000用5mm，管徑邊長大于1000小于1600的用6mm，管徑邊長大于1600用8mm的燃燒性能A1級，耐火極限2小時，
游離氯離子含量低于0.5%，抗折荷載≥1500N，通風耐壓≥2500pa,風管組裝方式風管可以采用不燃A1級金屬角條配件拼裝，風管連接可釆用不燃A1級金屬法蘭條配件連接，法蘭密封材料宜采用阻燃柔性密封材料。
注：風管無論采取何種耐火措施，都應有國家防火建筑材料質量監(jiān)督檢驗中心出具的耐火極限檢測報告，且現場實際做法應與報告中描述的一致。
